【用 途】

压裂、喷沙。

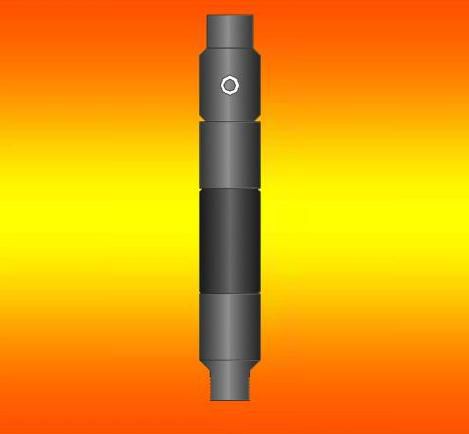

【结 构】

上接头主体、过滤网、限流滑套、密封滑套、中心管、上下护筒、胶筒、下接头、‘O’型圈组成。

【工作原理】

在压裂单层时，下接头用丝堵，大排量液体由于上接头主体内腔的限流滑套的截流，使液体通过过滤网、过滤孔进入胶筒与中心管之间的腔内，使胶筒膨胀，高速液体从限流滑套喷出，进入大通道后再经大面积出液孔挤入地层，降低了流速，也减少了带砂液体对套管的冲击力，减轻了充填砂砾的破碎程度。对地层进行二层压裂时，可将两套上述的减速压裂封隔器用油管串联，即：位于下层的减速压裂封隔器中的上接头和位于上层的减速压裂封隔器的下接头分别与油管两端以螺纹连接，并且，位于上层的减速压裂封器中所述的限流滑套用密封圈滑套替换，密封滑套用剪钉固定在上接头上，以密封圈密封;位于下层的减速压裂封隔器中的下接头用丝堵封堵。在压裂完单层后，把相应直径的钢球投入密封滑套上坐封，在压力作用下，固定密封滑套的剪钉被剪断，密封滑套坐入其所在的减速压裂封隔器的下接头内孔中，然后再向密封滑套所在上接头主体内投入限流滑套，并使限流滑套坐入上接头主体内中孔上，从而完成第二层压裂。在压裂时必须同我公司生产的扩张压裂封隔器配合使用，不动管柱可压裂两层，压裂三层时可上提管柱使封隔器卡在被压层断再进行压裂。

【此封隔器优点】

1、经过过滤网的过滤后的液体进入胶筒，使压裂砂不易进入，压裂后保证了胶筒回收容易，不易卡井。

2、上接头主体内置入限流滑套，压裂时限流滑套中孔直径远远小于出液孔的直径，从而降低流速，减少液体对套管内壁的冲击损伤，减少填充砂砾破损程度，使压裂效果更好。

3、在上一级上接头主体内腔投入密封滑套，在下一级上接头主体内腔投入限流滑套，可实现多层压裂。

【主要技术参数】
