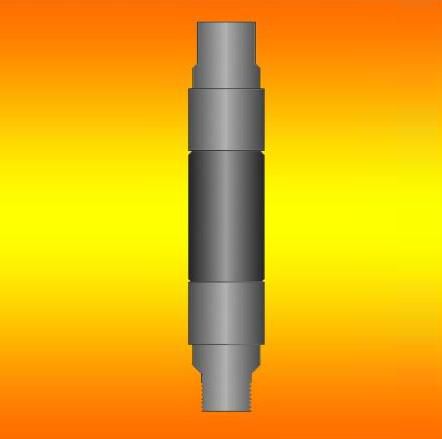

YC344扩张压裂封隔器_封隔器胶筒-辽宁奥夫斯达石油装备有限公司

【用途】

压裂、注水、酸化等。

【结构】

压裂封隔器由上接头、上护筒、胶筒、下护筒、中心管、下接头组成。

【工作原理】

在压裂时，从油管内加液压，胶筒内外压差使液体从中心管中部的过液缝进液体、液压，使胶筒胀封，封隔油套环型空间。由于中心管中部的过液缝其宽度小于0.2mm，所以压裂时压裂沙不会进入胶筒内腔。停泵后放掉油管压力，胶筒即收回解封，上提管柱更容易。此封隔器最多可压裂三层。

【主要技术参数】

型号	长度	最大外径	最小内径	工作压力	适用温度	胀封压差
YC344-90	910mm	φ90mm	φ40mm	35Mpa	90-120℃	<1.5Mpa
YC344-95	910mm	φ95mm	φ46mm	40Mpa	90-120℃	<1.5Mpa
YC344-105	910mm	φ105mm	φ46mm	60Mpa	90-120℃	<1.5Mpa
YC344-114	860mm	φ114mm	φ50mm	60Mpa	90-120℃	<1.5Mpa
YC344-140	860mm	φ140mm	φ74mm	70Mpa	90-120℃	<1.5Mpa
